CAPTEUR DE VIBRATION SW-420
25.00 د.م.
- Pour de nombreuses vibrations, l’effet de déclenchement est similaire à une alarme de vol, de voiture intelligente, de tremblement de terre ou de moto.
- Par rapport à un capteur de vibrations de type ouvert au repos, il a une durée de déclenchement plus longue et peut conduire au module de relais.
- Sortie du comparateur, signal propre, bonne longueur d’onde, forte capacité, dépasse 15 mAh.
- Tension : de 3,3 à 5 V.
- Format de sortie : sortie à commutation numérique (0 et 1).
30 en stock
Tutoriel: Capteur de vibration SW-420 – Tutoriel Arduino
Dans cet article, je vais vous apprendre à utiliser le capteur de vibration SW-420 avec l’Arduino
L’objet servira a récupérer une valeur lorsqu’il capte une vibration ou une inclinaison. Pas d’utilisation spécifique prévue juste une nouvelle pièce a ma collection :).
On peux très bien l’imaginer signaler lorsqu’un objet tombe ou est incliner. Il fera office a mon avis de signal d’alarme dans une situation bien précise.
Objet: SW-420 Motion Sensor Module Vibration Switch Alarm Sensor…
Branchements

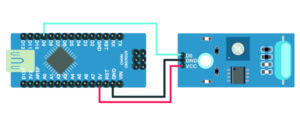

Connexion du module SW-420 à l’Arduino
- Pin 9 de l’Arduino -> D0 du module.
- GND de l’Arduino -> GND du module.
- VCC de l’Arduino -> VCC du module
Code Arduino
// Plus d'informations visite: **https://megma.ma** et/ou notre page Facebook.
int ledPin =13;
int EP =9;
void setup(){
pinMode(ledPin, OUTPUT);
pinMode(EP, INPUT); //Déclaration de la variable EP en entrée
Serial.begin(9600); //début de la communication série
}
void loop(){
long measurement =TP_init();
delay(50);
Serial.print("measurment = ");
Serial.println(measurement);
if (measurement > 1000){
digitalWrite(ledPin, HIGH);
}
else{
digitalWrite(ledPin, LOW);
}
}
long TP_init(){
delay(10);
long measurement=pulseIn (EP, HIGH); // pulseIn lit la durée d'une impulsion.
return measurement;
}
Idée de projets
- Un capteur de vibration
- Un détecteur de mouvement
- Déclenchement d’une alarme lorsqu’une vibration est détectée
Plus d’informations visite notre page Facebook.
