KY016 Module LED RGB
Le prix initial était : 25.00 د.م..20.00 د.م.Le prix actuel est : 20.00 د.م..
Rupture de stock
Tutoriel: Varier l’intensité de lumière d’un module LED RGB avec Arduino
Composants nécessaires
- Carte Arduino UNO
- module LED RGB
- des fils de connexion

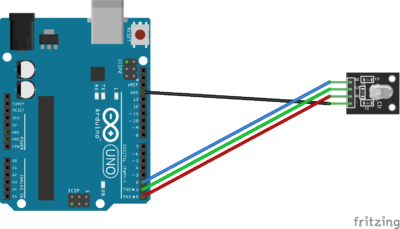

Montage
On connecte :
- la borne numérique PIN 0 de la carte Arduino à la broche (R) pour la couleur rouge du module LED RGB
- la borne numérique PIN 1 de la carte Arduino à la broche (G) pour la couleur vert du module LED RGB
- la borne numérique PIN 2 de la carte Arduino à la broche (B) pour la couleur bleu du module LED RGB
- la broche GND de la carte Arduino à la broche (GND) du module LED RGB
Programme
Voici le programme qui varie automatiquement l’intensité de lumière une LED RGB avec l’Arduino. Plus d’information visite notre page Facebook.
void setup(){
pinMode(0,OUTPUT); //règle la borne numérique numéro 0 de la carte Arduino en mode sortie
pinMode(1,OUTPUT); //règle la borne numérique numéro 1 de la carte Arduino en mode sortie
pinMode(2,OUTPUT); //règle la borne numérique numéro 1 de la carte Arduino en mode sortie
}
void loop(){
//le module LED s’allume en rouge et vert
digitalWrite(0,HIGH);
digitalWrite(1,HIGH);
digitalWrite(2,LOW);
delay(2000);
//le module LED s’allume en rouge
digitalWrite(0,HIGH);
digitalWrite(1,LOW);
digitalWrite(2,LOW);
delay(2000);
//le module LED s’allume en rouge et bleu
digitalWrite(0,LOW);
digitalWrite(1,HIGH);
digitalWrite(2,LOW);
delay(2000);
//le module LED s’allume en vert
digitalWrite(0,HIGH);
digitalWrite(1,LOW);
digitalWrite(2,HIGH);
delay(2000);
//le module LED s’allume en rouge, vert et bleu
digitalWrite(0,HIGH);
digitalWrite(1,HIGH);
digitalWrite(2,HIGH);
delay(2000);
}
Plus d’information visite notre page Facebook.
